Nếu bạn là kỹ sư điện, chủ doanh nghiệp đang vận hành nhà xưởng, hoặc đơn giản là một người quan tâm đến hệ thống điện công nghiệp, chắc chắn bạn đã từng nghe đến thuật ngữ Công suất phản kháng (Q). Đây là đại lượng gắn liền với những tờ hóa đơn tiền điện phạt lên tới hàng triệu, hàng chục triệu đồng mỗi tháng từ ngành điện lực (EVN) nếu doanh nghiệp để hệ số cos phi ($\cos\phi$) xuống quá thấp.
Vậy chính xác công suất phản kháng là gì? Nó có thực sự vô dụng như tên gọi “phản kháng” hay không? Nguyên nhân sinh ra nó và cách khắc phục tối ưu nhất bằng tụ bù ra sao? Hãy cùng giải mã chi tiết từ A – Z trong bài viết này.
1. Bản chất công suất phản kháng là gì? (Ví dụ cốc bia kinh điển)
Trong dòng điện xoay chiều (AC), công suất toàn phần được chia làm hai thành phần chính: Công suất tác dụng (P) và Công suất phản kháng (Q).
-
Công suất tác dụng ($P$ – Đơn vị: Watt hoặc kW): Là công suất thực tế sinh ra công có ích, chuyển hóa thành cơ năng, nhiệt năng hoặc quang năng để chạy máy móc, motor, thắp sáng bóng đèn, chạy điều hòa…
-
Công suất phản kháng ($Q$ – Đơn vị: var hoặc kVAr): Là công suất không sinh ra công cơ học trực tiếp. Nhiệm vụ cốt lõi của nó là khởi tạo và duy trì từ trường bên trong các cuộn dây của thiết bị điện (như động cơ, máy biến áp) để các thiết bị này có thể cảm ứng và vận hành được.
Ví dụ cốc bia dễ hiểu nhất: > Hãy tưởng tượng công suất toàn phần ($S$) giống như một cốc bia.
Phần nước bia màu vàng bên dưới chính là Công suất tác dụng ($P$) – phần thực giá trị giúp bạn giải khát.
Phần bọt bia dày ở phía trên chính là Công suất phản kháng ($Q$). Bạn không uống được bọt bia, nhưng một cốc bia tiêu chuẩn bắt buộc phải có bọt để giữ được độ lạnh và hương vị.
Nếu bọt bia quá dày (Q quá lớn), phần nước chứa bia sẽ ít đi, gây lãng phí dung tích cốc bia ($S$).
2. Công thức toán học tính công suất phản kháng

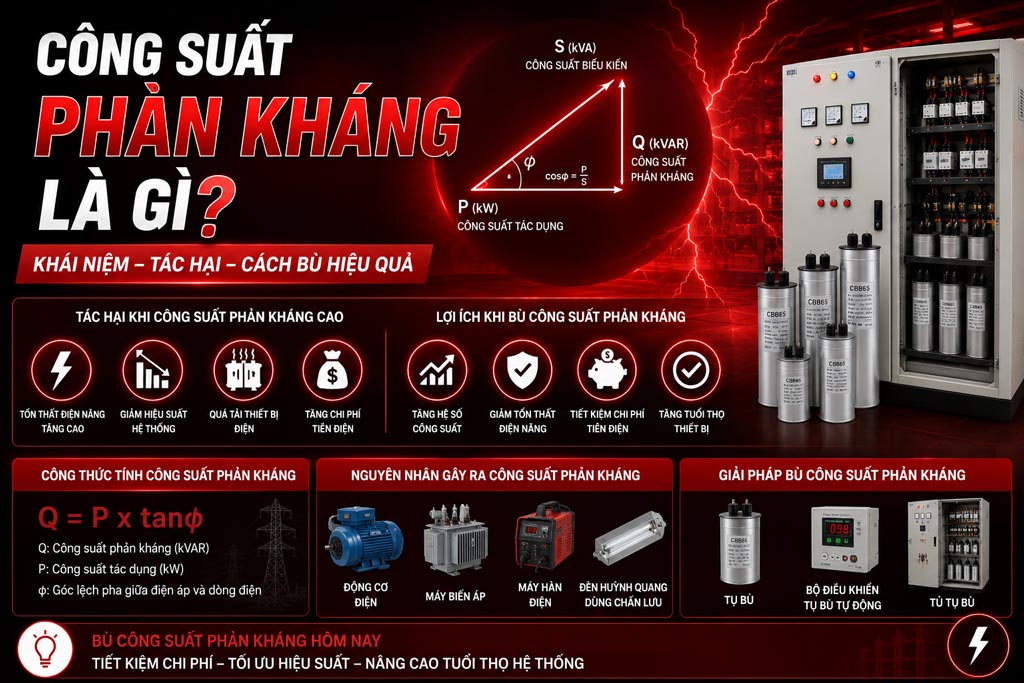

Mối quan hệ giữa ba đại lượng: Công suất toàn phần ($S$), Công suất tác dụng ($P$) và Công suất phản kháng ($Q$) tạo thành một tam giác vuông được gọi là Tam giác công suất.
Ta có công thức liên hệ (Định lý Pytago):
Từ đó, công suất phản kháng được tính bằng công thức:
Trong đó:
-
$Q$: Công suất phản kháng ($\text{VAr}$ hoặc $\text{kVAr}$).
-
$P$: Công suất tác dụng ($\text{W}$ hoặc $\text{kW}$).
-
$U, I$: Điện áp và dòng điện định mức.
-
$\cos\phi$: Hệ số công suất (Chỉ số thể hiện mức độ sử dụng điện năng hiệu quả của thiết bị).
3. Nguyên nhân phát sinh công suất phản kháng là gì?
Mọi thiết bị điện có thành phần cuộn dây quấn (tải cảm sinh) đều là nguyên nhân trực tiếp tiêu thụ và sinh ra công suất phản kháng $Q$. Cụ thể:
-
Động cơ không đồng bộ (Motor): Chiếm tỷ lệ tiêu thụ $Q$ lớn nhất trong các nhà máy (từ 60% – 70%). Động cơ càng chạy non tải (chạy không hết công suất) thì hệ số $\cos\phi$ càng giảm, sinh ra càng nhiều công suất phản kháng lãng phí.
-
Máy biến áp: Tiêu thụ công suất phản kháng để tạo từ thông trong lõi thép, đặc biệt tăng mạnh khi máy biến áp chạy không tải.
-
Thiết bị điện dân dụng: Đèn huỳnh quang (chấn lưu sắt từ), bếp từ, lò vi sóng, quạt điện, các bộ biến đổi xung áp…
4. Tác hại nghiêm trọng khi công suất phản kháng quá cao
Nhiều người lầm tưởng công suất phản kháng không sinh công nên không làm hao tổn tài chính. Đây là một quan niệm sai lầm lớn vì:
-
Bị ngành điện phạt tiền (Tiền mua công suất phản kháng): Theo quy định của Tập đoàn Điện lực Việt Nam (EVN), các hộ tiêu thụ điện lớn (nhà xưởng, tòa nhà) có hệ số công suất $\cos\phi$ dưới 0.9 sẽ bị tính thêm tiền phạt hệ số công suất phản kháng. Chỉ số $\cos\phi$ càng thấp, số tiền phạt càng nặng.
-
Gây quá tải hệ thống đường dây: Dòng điện tổng $I$ chạy trong dây dẫn phụ thuộc vào công suất toàn phần $S$. Khi $Q$ tăng cao, dòng điện tổng tăng lên, buộc doanh nghiệp phải đầu tư đường dây điện, trạm biến áp, Aptomat (CB) có tiết diện lớn hơn, gây tốn kém chi phí đầu tư ban đầu.
-
Sụt áp và tổn hao năng lượng: Dòng điện $I$ tăng làm cho lượng điện năng tỏa nhiệt lãng phí trên đường dây tăng theo cấp số nhân ($I^2R$), gây sụt áp ở cuối nguồn làm thiết bị yếu đi, dễ hư hỏng.
5. Giải pháp bù công suất phản kháng hiệu quả 100% bằng tủ tụ bù
Để triệt tiêu những tác hại của công suất phản kháng và nâng hệ số $\cos\phi$ lên trên 0.9 (tránh bị phạt tiền), giải pháp tối ưu và phổ biến nhất hiện nay là lắp đặt hệ thống tủ tụ bù công suất phản kháng (Capacitor Bank).
Nguyên lý hoạt động của tủ tụ bù:
Tải cảm (motor, biến áp) tiêu thụ công suất phản kháng cảm kháng ($Q_L$). Ngược lại, tụ điện lại sinh ra công suất phản kháng dung kháng ($Q_C$).
Khi chúng ta mắc song song tủ tụ bù vào hệ thống điện, năng lượng phản kháng sẽ được trao đổi qua lại trực tiếp giữa tụ điện và cuộn dây của motor mà không cần phải chạy ngược về nguồn điện lưới tổng nữa. Lúc này, dòng điện phản kháng từ lưới điện cấp vào sẽ giảm về mức tối thiểu, giúp $\cos\phi$ tăng tiệm cận về mức lý tưởng là $1.0$.
Lợi ích to lớn của việc lắp tụ bù:
-
Xóa bỏ 100% tiền phạt công suất phản kháng trên hóa đơn tiền điện hàng tháng.
-
Giảm tải cho máy biến áp, kéo dài tuổi thọ của hệ thống dây dẫn và thiết bị đóng ngắt.
-
Tối ưu hóa công suất, giúp máy móc hoạt động ổn định, không bị sụt áp đột ngột khi đề ba khởi động.
Kết luận
Qua bài viết này, chúng ta có thể khẳng định: Công suất phản kháng không phải là vô dụng. Nó đóng vai trò “vệ tinh” bắt buộc phải có để các thiết bị có cuộn cảm hoạt động. Tuy nhiên, việc để lượng công suất này tràn về lưới điện quá nhiều sẽ gây ra những thiệt hại kinh tế rất lớn. Việc chủ động kiểm tra hệ số $\cos\phi$ và lên phương án lắp đặt hệ thống tủ tụ bù Hager hoặc các thương hiệu uy tín chính là chìa khóa vàng giúp các doanh nghiệp tối ưu chi phí vận hành và bảo vệ dòng lưới điện an toàn vững bền.
