Khi thiết kế tủ điện gia đình hay hệ thống điện dân dụng, cụm từ MCB luôn được nhắc đến đầu tiên. Đây là thiết bị đóng cắt cơ bản và có số lượng nhiều nhất trong bất kỳ mạng điện nào, từ nhà cấp 4 cho đến các căn hộ chung cư cao cấp.
Vậy chính xác MCB là gì? Nó có cấu tạo như thế nào, hoạt động ra sao và làm sao để đọc van vách các thông số kỹ thuật in trên thân máy khi đi mua sắm? Tất cả sẽ được giải mã chi tiết từ A – Z trong bài viết dưới đây.

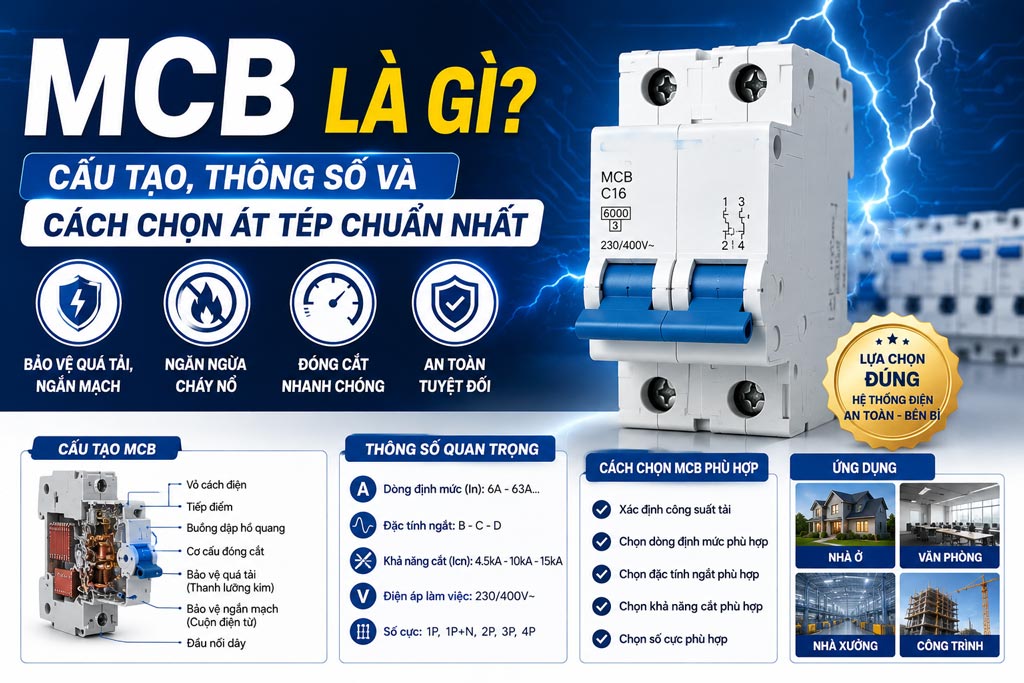

1. MCB là gì?
MCB là viết tắt của cụm từ tiếng Anh: Miniature Circuit Breaker. Trong đời sống và ngôn ngữ thợ điện Việt Nam, MCB thường được gọi bằng những cái tên dân dã như Aptomat tép, át tép, hay cầu dao tự động tép.
MCB là một thiết bị khí cụ điện dùng để đóng ngắt mạch điện bằng tay (khi cần sửa chữa) hoặc tự động ngắt mạch (nhảy át) khi hệ thống xảy ra các sự cố về điện.
Khác với các loại Aptomat khối cỡ lớn (MCCB), MCB được thiết kế với kích thước nhỏ gọn, dạng mô-đun cài chuẩn trên các thanh ray của tủ điện và thường có dòng định mức nhỏ (dưới 100A).
2. Hai chức năng bảo vệ “sống còn” của MCB
Một chiếc MCB tiêu chuẩn luôn mang trên mình trọng trách bảo vệ hệ thống điện trước hai sự cố nguy hiểm nhất:
-
Bảo vệ quá tải: Xảy ra khi bạn cắm quá nhiều thiết bị công suất lớn (điều hòa, bếp từ, bình nóng lạnh) vào cùng một đường dây, khiến dòng điện vượt quá khả năng chịu tải của dây dẫn. Lúc này, MCB sẽ tự ngắt sau một khoảng thời gian ngắn để tránh làm nóng, chảy vỏ nhựa của dây gây hỏa hoạn.
-
Bảo vệ ngắn mạch (Chập điện): Xảy ra khi dây pha (dây nóng) và dây trung tính (dây nguội) vô tình chạm trực tiếp vào nhau do chuột cắn hoặc thiết bị bị hỏng. Lúc này dòng điện tăng lên đột ngột gấp hàng ngàn lần. MCB sẽ lập tức ngắt mạch chỉ trong vài phần nghìn giây để ngăn chặn sự cố nổ tung, cháy rụi hệ thống.
3. Cấu tạo và Nguyên lý hoạt động bên trong của MCB
Để xử lý được hai sự cố điện khác nhau nêu trên, bên trong một tép MCB nhỏ bé chứa đựng hai cơ cấu cơ khí cực kỳ tinh vi hoạt động độc lập:
a. Cơ cấu ngắt mạch bằng nhiệt (Bảo vệ quá tải)
Cơ cấu này sử dụng một thanh lưỡng kim (gồm hai thanh kim loại có hệ số giãn nở nhiệt khác nhau được ốp chặt vào nhau). Khi dòng điện quá tải đi qua, thanh lưỡng kim sẽ nóng lên và bị uốn cong về một phía. Khi độ cong đạt đến mức giới hạn, nó sẽ tác động vào thanh động của cơ cấu cò mổ, làm tiếp điểm bật ra và ngắt điện. Do cần thời gian để sinh nhiệt nên cơ cấu này sẽ có một độ trễ nhất định.
b. Cơ cấu ngắt mạch bằng từ tính (Bảo vệ chập điện/ngắn mạch)
Cơ cấu này sử dụng một cuộn dây điện từ (solenoid) gắn với một lõi đâm sắt chuyển động. Khi xảy ra chập điện, dòng điện tăng đột biến tạo ra một lực từ trường cực mạnh bên trong cuộn dây. Lực từ này ngay lập tức hút/đẩy lõi sắt đâm thẳng vào cơ cấu cò mổ, khiến tiếp điểm mở ra tức thời (gần như ngay lập tức) để dập tắt dòng điện ngắn mạch khổng lồ trước khi nó kịp phá hủy thiết bị.
4. Cách đọc các thông số kỹ thuật trên MCB để tránh mua nhầm
Khi ra cửa hàng thiết bị điện, bạn chỉ cần nhìn vào mặt trước của MCB là có thể biết được toàn bộ “sức mạnh” của nó thông qua các ký hiệu sau:
-
Ký hiệu dòng tải và Đặc tính ngắt (Ví dụ: C16, C32, C40):
-
Chữ C thể hiện đặc tính ngắt kiểu C (thích hợp cho thiết bị gia đình, chịu được dòng khởi động vừa phải của tủ lạnh, máy giặt).
-
Con số phía sau (16, 32, 40) chính là Dòng điện định mức ($I_n$) tính bằng Ampe. Ví dụ, MCB C32 có nghĩa là dòng tải tối đa liên tục là 32A. Nếu dòng điện vượt quá 32A, át sẽ kích hoạt bảo vệ quá tải.
-
-
Dòng cắt ngắn mạch ($I_{cu}$): Thường in kèm một con số nằm trong khung hình chữ nhật nhỏ như 4500A hoặc 6000A (tương đương 4.5kA hoặc 6kA). Đây là dòng điện chập mạch lớn nhất mà MCB có thể chịu đựng và ngắt an toàn mà không bị nổ tung hay dính chặt tiếp điểm. Với nhà dân, thông số 4.5kA hoặc 6kA là hoàn toàn đủ chuẩn.
-
Số cực (P): MCB được chia thành loại 1P (ngắt 1 dây nóng), 2P (ngắt cả dây nóng và nguội cho điện 1 pha), 3P và 4P (dành cho điện sản xuất 3 pha).
5. Kinh nghiệm chọn mua và bố trí MCB chuẩn kỹ thuật cho nhà dân
Để hệ thống điện vận hành thông minh, phân tầng hợp lý, tránh hiện tượng “một phòng chập điện, cả nhà tối thui”, bạn nên bố trí MCB theo sơ đồ phân cấp (Topic Cluster của hệ thống điện):
-
MCB Tổng (Nên chọn loại 2P): Lắp ngay sau công tơ điện. Thường chọn dòng định mức từ 40A đến 63A (tùy thuộc vào tổng công suất các thiết bị trong nhà).
-
MCB Nhánh (Nên chọn loại 1P hoặc 2P): Lắp riêng cho từng tầng hoặc từng phòng chức năng (Phòng khách, Phòng ngủ, Nhà bếp). Thường chọn dòng định mức từ 20A đến 32A.
-
MCB Cho thiết bị riêng lẻ (1P): Lắp cho các thiết bị công suất lớn, chạy độc lập như Điều hòa (16A – 20A), Bình nóng lạnh (16A), Bếp từ (25A – 32A).
Lưu ý quan trọng tối ưu an toàn: MCB thông thường KHÔNG có chức năng chống giật. Vì vậy, đối với những khu vực ẩm ướt nguy hiểm như nhà tắm (bình nóng lạnh), ổ cắm phòng bếp, ổ cắm tầng trệt, bạn nên thay thế MCB bằng RCBO (Aptomat tích hợp chống chập + chống giật) để bảo vệ an toàn tuyệt đối cho tính mạng các thành viên trong gia đình.
Kết luận
Hiểu rõ MCB là gì và nắm lòng cách hoạt động, cách đọc thông số của nó sẽ giúp bạn chủ động hơn trong việc giám sát thợ thi công hoặc tự mình lựa chọn được những thiết bị đóng ngắt chất lượng cao (như từ hãng Panasonic, Schneider, LS, ABB…) cho tổ ấm của mình. Đừng chủ quan với hệ thống điện, vì một chiếc MCB chuẩn chỉnh chính là bức tường lửa bảo vệ ngôi nhà bạn trước thiên tai hỏa hoạn!
